8チャンネルHARTデータコレクター - 中国のサプライヤーおよび工場からのHART-イーサネット＆MODBUSコンバーター
製品紹介

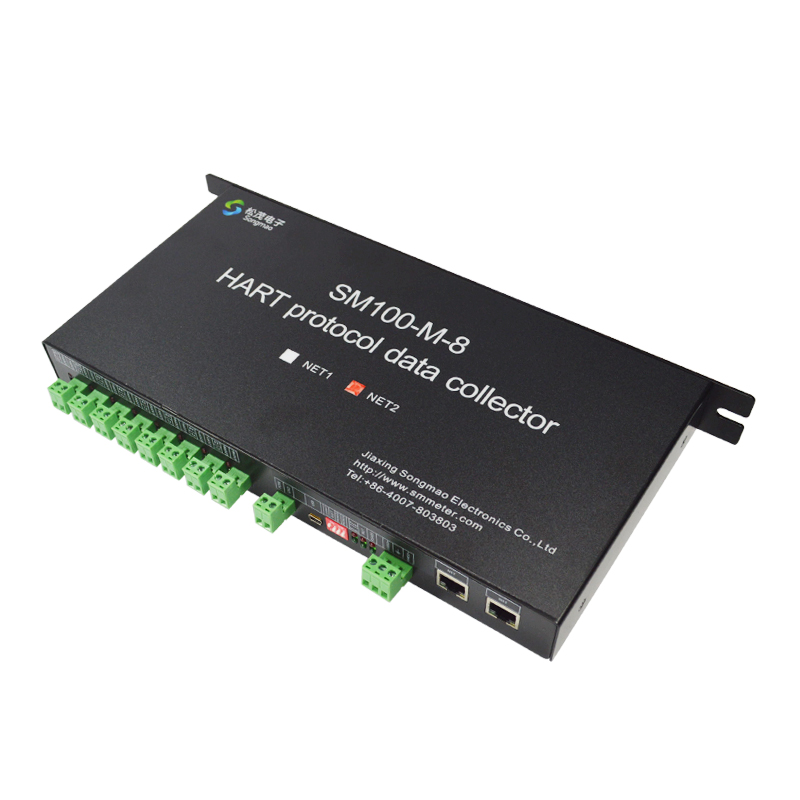

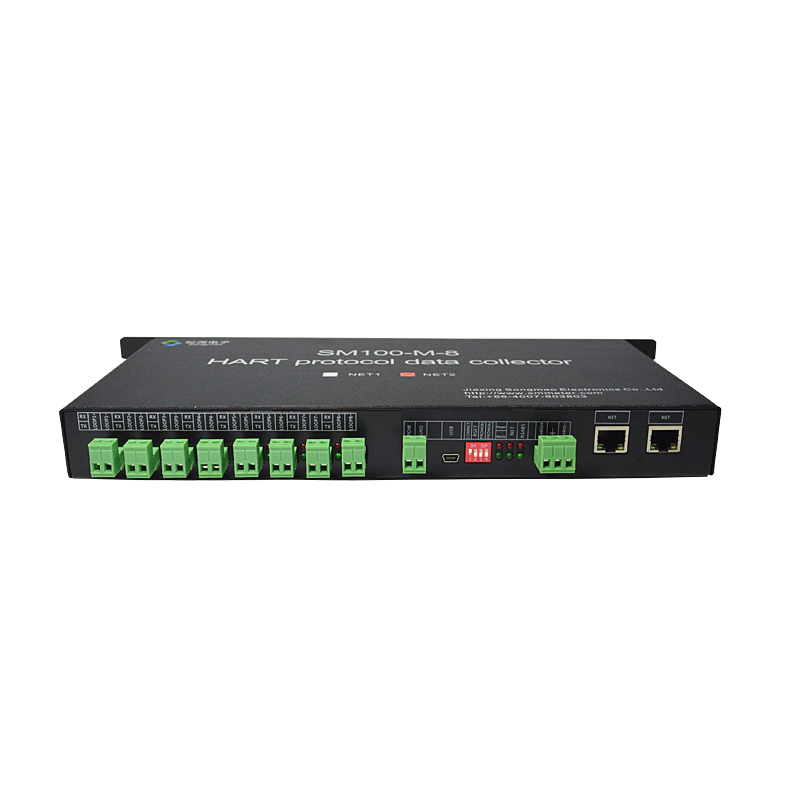

ARMマイクロプロセッサ、HARTプロトコルモデムチップ、そして豊富な実務経験に基づいて開発されたHARTデータコレクタ「SM100-M-8」は、優れた安定性と信頼性を備え、産業機器の仕様を満たすように設計されています。リアルタイムのデータ伝送を実現するため、標準のRS485インターフェースとゲートウェイを搭載しており、データをMODBUS_RTUまたはMODBUS_TCPプロトコルに変換して読み取ったり、HARTプロトコルを使用してインテリジェント機器と透過的にデータを通信したりすることができます。
HARTプロトコル機器は、Bell202周波数偏移変調（FSK）規格を用いて4～20mAのアナログ信号に変調デジタル信号を重畳することで、4～20mAのアナログ信号に干渉することなく双方向データ伝送を可能にします。デジタル信号とアナログ信号の双方向変調および復調を実現する優れたコンバータとして、HARTデータコレクタSM100-Mシリーズが挙げられます。
製品の特徴
-
8台のHARTデバイスとの同時接続をサポートします。
-
HARTデータコレクタ用に設定されたすべてのHARTチャネルの並列および同時スキャンをサポートします。
-
HARTチャネル間およびHARTとホスト電源間の3端子電磁完全隔離。各チャネルは2線式インターフェースを採用。HARTモジュールの電磁隔離電圧は1500V以上。HART信号と4～20mA信号の分離機能をサポート。
-
RS485インターフェースおよびNET Ethernetインターフェースの隔離電圧は1500Vを下回ってはならない。
-
HARTモジュールをホストから分離するモジュール設計を採用し、どのチャネルでもHARTモジュールをオンラインで交換できる機能をサポートします。
-
各チャンネルには独立した表示灯が備えられており、それぞれHART機器のオンライン状態と通信状態を示します。
-
機器の状態表示灯を装備：動作/故障、通信インターフェースなど。
-
チャンネルごとのデータ更新レートは1秒未満です。
-
イーサネットインターフェース（速度100Mbps以上）およびRS485インターフェースに対応しています。
-
すべてのHARTデバイスのHART IDを読み取るための、独自のHARTコマンドをサポートします。
-
設定モードと操作モードをサポートし、Telnetによるリモート設定もサポートします。
-
ファームウェアプログラムのアップデートをサポートします。
-
標準的なDINレールへの取り付けに対応しています。
-
この装置は、通常時、停電時、または故障時において、4～20mAのアナログ信号の伝送および精度に影響を与えず、ループ抵抗は250オーム以下である。
-
この機器は、現場計測機器に電力を供給しません。
-
HARTプロトコルVer5.0以降に対応しています。
